SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED Speċifikazzjonijiet
| Isem tal-prodott | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| Numru tal-parti | GD-3535R2200-1CC0-D7D2M |
| Marka taċ-ċipep | Laqx Dowa tal-Ġappun |
| Ditta tal-manifattur fuq it-Tikketta |
Brand GMKJ Manifatturat minn Guangmai Technology Co., Ltd, li tinsab fil-belt ta 'Shenzhen, iċ-Ċina |
| Input |
0.5-1.0vdc għal IFmax 1500mA |
| Fluss Luminuż/ Radjanti |
20-30mW għal input ta '1000mA b'wavelength massimu 1700-1800nm u 1800-1900nm; 10-15mW għal input 1000mA b'tul ta 'mewġ massimu 2100-2200nm, 2200-2300nm u 2300-2400nm; |
| Effiċjenza tad-Dawl |
Ebda LM/W għall-LEDs SWIR, Il-qawwa tar-radjazzjoni kollha hija dawl inviżibbli għal dawk il-wavelength SWIR |
| Tul tal-mewġ/Kulur |
Wavelength SWIR disponibbli fi: 1700-1800nm; 1800-1900nm; 2100-2200nm; 2200-2300nm; 2300-2400nm;
GMKJ għandu wkoll tul ta 'mewġ SWIR ieħor li jista' jaħdem taħt l-ispettru b'3535 smd led pkg: 1030-1050nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580nm; 1630-1650nm; |
| Qawwa |
1-2 Watt, IFmax 1500mA Suġġerit kontinwament dawl fuq il-quddiem kurrenti 700-1000mA biss |
| Materjal tal-pakkett |
Ċeramika ALN, 3.5x3.5 mm daqs smd led |
| Angolu tad-dawl |
Angolu tad-dawl ta '120 grad, lenti tas-silikonju, waħda regolari
Għandna wkoll angolu dejjaq tad-dawl ieħor disponibbli hawn: 30 grad / 60 grad / 90 grad
|
| Prezz | Jekk jogħġbok ikkuntattja ma 'GMKJ għall-Prezz |
| Kwantità minima ta 'ordni |
Jiddependi fuq id-disponibbiltà tal-istokk: Jekk ikollna lesti biex nibgħatu l-istokk, allura anke 10 pcs bl-iskop tat-test tal-kampjuni huma aċċettabbli hawn. Jekk l-ebda stokk, allura għandna bżonn kwantità ta 'ordni min b'mill-inqas 50-100 pcs għal dawk irregolari wavelength SWIR. |
| Garanzija | 4 snin |
| Servizz OEM |
1. Partijiet SKD disponibbli; 2. Array LED personalizzat bid-daqs li għandek bżonn huwa OK hawn. |
Lista ta 'prodotti GMKJ SWIR 3535 SMD LED minn 1000nm sa 2400nm:
| Numru tal-Parti | QAWWA | Speċifikazzjonijiet tal-Kulur | Speċifikazzjonijiet taċ-ċipep | Input specs | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Ċina Sanan 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Tajwan Epileds 42mil/ 30 grad, 60 grad, 90 grad, 120 grad | 0.6-1.2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | Ġappun Dowa 42mil / 30 grad, 60 grad, 90 grad, 120 grad | 0.5-1.0V 1000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | Ġappun Dowa 42mil / 30 grad, 60 grad, 90 grad, 120 grad | 0.5-1.0V 1000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | Ġappun Dowa 42mil / 30 grad, 60 grad, 90 grad, 120 grad | 0.5-1.0V 1000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | Ġappun Dowa 42mil / 30 grad, 60 grad, 90 grad, 120 grad | 0.5-1.0V 1000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | Ġappun Dowa 42mil / 30 grad, 60 grad, 90 grad, 120 grad | 0.5-1.0V 1000mA | ||

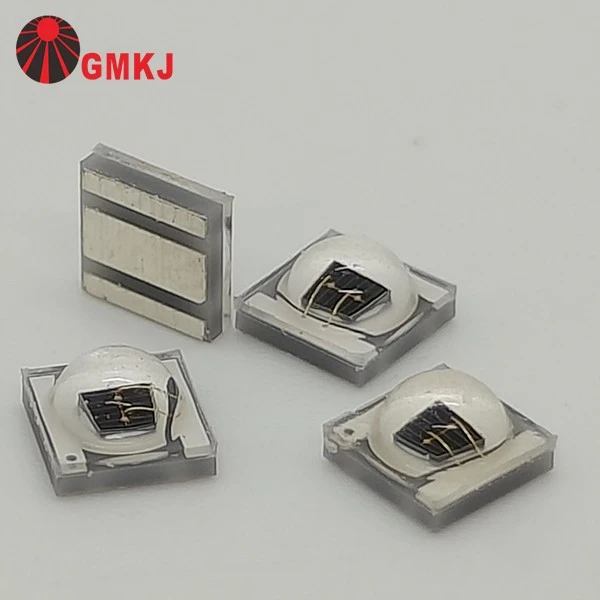

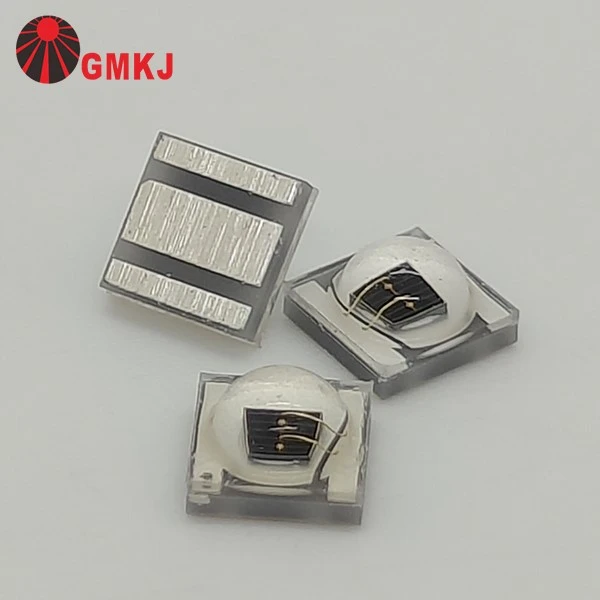

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED pstampa
 |
 |
|
LEDs ta 'angolu tad-dawl ta' 120 grad |
30 grad, 60 grad u 90 grad 3535 smd leds issaldjati fuq bordijiet tal-pcb ta 'forma tonda ta' 8mm |
Aluminju LED PCBA immuntat minn GMKJ (tpinġija tal-PCB u BOM ipprovduti mill-klijenti tagħna)
GMKJ għandu l-linja ta 'assemblaġġ tal-bord tal-pcb SMT LED tagħna awto-, inkluż magna awtomatika tal-ġbir u t-tqegħid, magna tal-applikazzjoni tal-pejst tal-issaldjar awtomatiku, forn reflow b'temperatura għolja.
Aħna kapaċi nagħmlu l-assemblaġġ tal-bord tal-pcb LED għall-klijenti tagħna jekk ikunu kapaċi jipprovdulna t-tpinġija tal-bordijiet tal-pcb u l-lista tal-BOM tal-bord tal-pcb.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED Dimensjoni
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDSpeċifikazzjonijiet Elettriku
|
Parametru |
Simbolu |
Kundizzjonijiet |
Min |
Medja. |
Max |
Unitajiet |
|
Vultaġġ 'il quddiem (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
Reżistenza Termali Junction Biex Bord (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
grad /W |
|
Fluss radjanti (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
Wavelength tal-quċċata (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
Koeffiċjent tat-Temperatura tal-Vultaġġ 'il quddiem (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/ grad |
|
Kurrent Reverse (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angolu tal-Wiri [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
Deg |
X'inhi l-applikazzjoni għal SWIR leds b'2200nm?
SWIR LEDs madwar 2200 nm huma prinċipalment użati għall-analiżi tal-materjal aktar milli illuminazzjoni.
F'dan il-wavelength, materjali differenti (bħal plastiks, ilma, u komposti organiċi) għandhom karatteristiċi ta 'assorbiment qawwija, għalhekk huwa utli għal:
- Spettroskopija u identifikazzjoni tal-materjal
- Sistemi ta' għażla u riċiklaġġ tal-plastik
- Analiżi ta 'umdità u kompożizzjoni fl-ikel jew fl-agrikoltura
- Xi applikazzjonijiet ta 'spezzjoni industrijali b'kameras SWIR
Tista 'tniżżel id-datasheet minn din il-paġna għal SMD LEDs relatati.
Jekk għandek bżonn aktar dettalji bħall-prezz, il-kwantità minima tal-ordni, l-istatus tal-istokk u l-ħin taċ-ċomb, jekk jogħġbok ikkuntattja direttament mal-LEDs GMKJ!
Aħna dejjem hawn għalik!
