Speċifikazzjoni

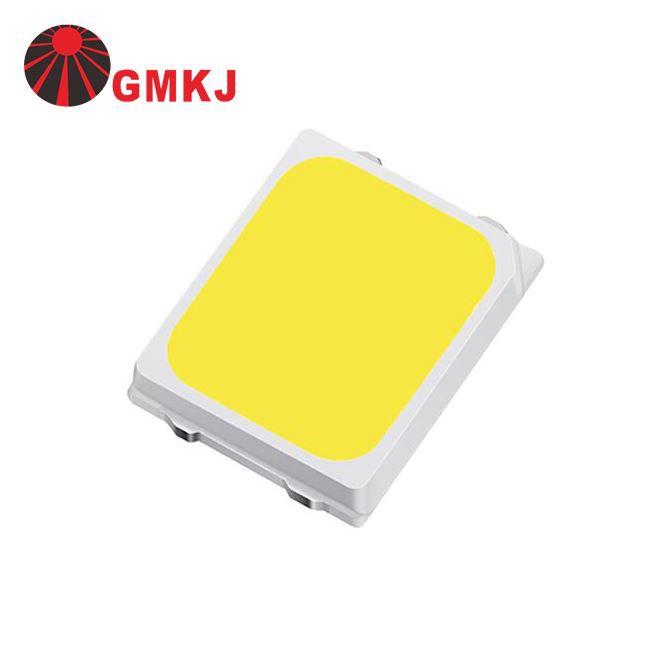

Isem l-Oġġett: 0.5w 2835 SMD LED abjad jibred
Numru tal-Mudell: GS-2835-0.5W-70LM
Input Current: 150mA
Vultaġġ tal-Input: 3-3.4VDC
Tip ta 'pakkett LED: PCT 2835 PKG
CCT: 6000-6500K
Marka taċ-ċipep: CHINA SANAN
Daqs taċ-ċippa: 26 * 30mil
Luminożità: 70-75LM
CRI: 80
Garanzija: 3 snin
Ħin ta 'konsenja: 5-10 ġurnata tax-xogħol
Post ta 'oriġini: Shenzhen, iċ-Ċina
Isem tal-Prodott | 2835 SMD LED Chip Lumens 70LM | Mudell tal-Prodott | GS-2835W-70 |
Dissipazzjoni tal-Qawwa | 0.5W | Indiċi ta 'Rendiment tal-Kulur | 70 |
Vultaġġ 'il Quddiem | 3V | Angolu tal-Wiri | 120° |
Kurrenti Quddiem | 150mA | Temperatura Operattiva | -40~+60 ℃ |
Fluss luminuż | 70-75LM AT 120mA | Temperatura tal-Ħażna | -40~+85 ℃ |
Temperatura tal-Kulur | 6000-6500K | Temperatura tal-issaldjar | 260℃ |

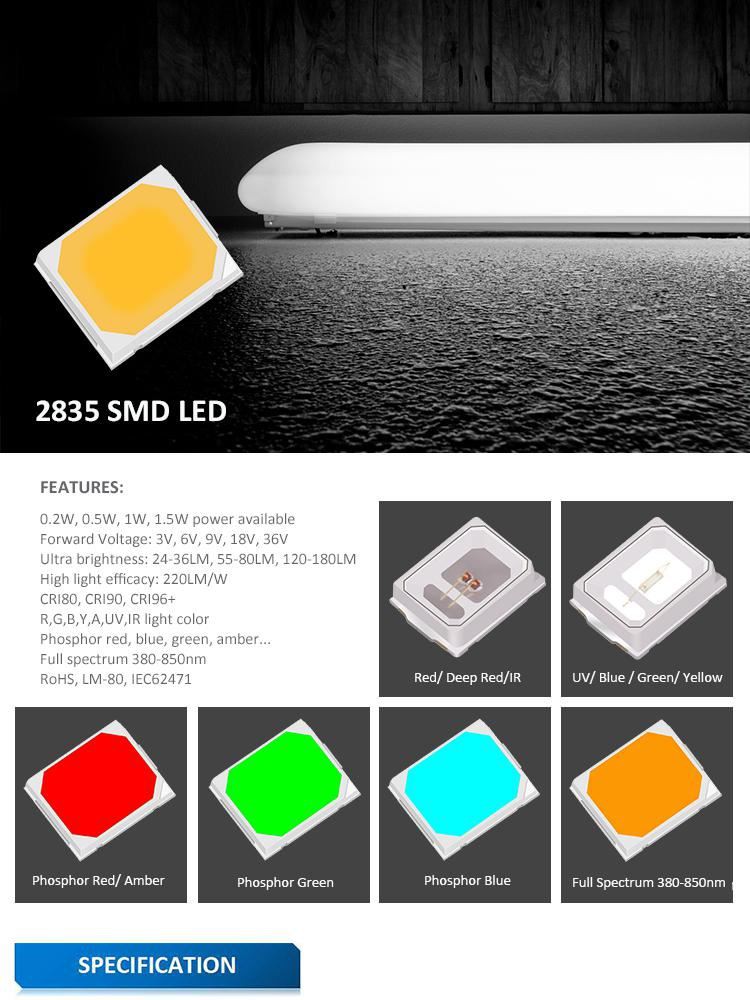

2835 SMD LED CHIP Data tad-Dimensjoni
2835 SMD LED CHIP View ċar
X'inhu' s Id-differenza bejn id-dwal LED SMD u COB
Dan id-disinn taċ-ċirkwit sempliċi huwa r-raġuni għall-preżenza ta 'pannell ta' dawl COB LED fejn min-naħa l-oħra, dawl SMD, jidher bħal grupp ta 'dwal iżgħar. 2) Għalkemm, id-dwal COB LED ma jistgħux jintużaw biex jiġġeneraw bozoz jew dwal li jbiddlu l-kulur minħabba li hemm biss żewġ kuntatti u ċirkwit wieħed.
Liema wieħed jagħżel: Dwal LED SMD vs COB
Aħna lkoll neħtieġu dwal li jistgħu jiggwidawna fid-dlam u juruna d-direzzjoni t-tajba. Huwa għalhekk li l-għażla ta 'dawl LED adattat hija tant importanti. Madankollu, diversi mudelli ta 'dwal LED huma popolari ħafna mid-dwal inkandexxenti tradizzjonali minħabba li d-dwal LED jistgħu jdumu 25 darba itwal b'inqas konsum ta' enerġija.
X'inhu eżattament COB LED u x'inhu SMD LED u naturalment liema waħda hija tajba għalik. Kull disinn għandu l-benefiċċji tiegħu, u issa jien ser ngħidlek għaliex persuna tagħżel waħda kontra l-oħra għall-applikazzjoni partikolari tagħha.
X'inhu SMD?
SMD jirreferi għat-terminu LEDs "Apparat Immuntat fuq il-wiċċ", li huma l-akbar LEDs komuni fis-suq. Iċ-ċippa LED hija mdewba eternament ma 'bord ta' ċirkwit stampat (PCB), u hija popolari speċjalment minħabba l-versatilità tagħha. Il-PCB huwa mibni fuq oġġett ċatt b'forma rettangolari, li huwa dak li normalment naraw bħala SMD. Jekk tħares lejn l-LED SMD mill-qrib, tista 'tara punt iswed żgħir eżatt fiċ-ċentru tal-SMD; dik hija ċ-ċippa LED. Tista 'ssibha f'bozoz u dwal tal-filament u anke fid-dawl tan-notifika fuq il-mowbajl tiegħek.
Hemm daqsijiet multipli ta 'ċipep LED SMD: 2835, 3030, 3014, 5050, 5630; huma msejħa skond id-dimensjonijiet tagħhom: tul u wisa '. Pereżempju, id-daqs tat-2835 huwa 2.8 x 3.5mm, 3030 huwa 3.0 x 3.0mm, 3014 huwa 3.5 x 2.8mm, 5050 huwa 5.0 x 5.0mm, u 5630 huwa 5.6 x 3.0mm. Iċ-ċipep SMD huma żgħar u qrib id-disinn taċ-ċippa ċatta u kwadra tal-kompjuter.
Iċ-ċipep SMD kellhom rwol sinifikanti fil-progress għall-industrija tal-LED minħabba l-abbiltà li jpoġġu tliet dijodi fuq l-istess ċippa. Meta ċippa jkun fiha dijodu aħmar, aħdar u blu, tista 'toħloq kull kulur li trid billi taġġusta l-livell ta' ħruġ minn kull dijodu fuq iċ-ċippa. Peress li huma jleqqu ħafna u jistgħu jibdlu l-kuluri, jista 'jintuża b'mod estensiv għal strixxi tad-dwal LED u bozoz tad-dawl.
Iċ-ċippa hija protetta bi trab tal-fosfru u tidher qisha safra jew oranġjo. Dak isfar ġeneralment jarmi dawl abjad (6000-6500K), u dak oranġjo ġeneralment jarmi dawl abjad sħun (2700-3500K).
X'inhu COB?
Wieħed mill-aħħar żviluppi fl-industrija tal-LED huwa t-teknoloġija COB jew "Chip on Board" li hija pass 'il quddiem għal użu aktar effiċjenti tal-enerġija. Simili għall-SMD, iċ-ċipep COB ukoll għandhom diodes multipli fuq l-istess wiċċ. Iżda d-differenza fost id-dawl LED COB u SMD hija li l-LED COB għandhom aktar dijodi.
Marbuta maċ-ċippa 3528: 1 abbord, jew ċippa 5050: 3, sors ta 'dawl COB LED jista' jkollu ċipep multipli (għexieren jew saħansitra mijiet) fuq l-istess Printed Circuit Board (PCB).
Is-COB għandu bord taċ-ċirkwit stampat fuq is-sottostrat tiegħu; ċipep tad-dijodi huma rranġati b'mod parallel jew / u f'serje, ibbażati fuq iċ-ċirkwit tal-PCB. Is-sottostrat jista 'jkun jew fl-aluminju jew fiċ-ċeramika. It-tip taċ-ċeramika għandu prestazzjoni konduttiva termali mtejba li tista 'tiggarantixxi temperatura tax-xogħol LED aktar baxxa. Għalkemm is-COB LED jintegra ċipep varji f'sustrat wieħed, għandu biss żewġ punti li jgħaqqdu l-metall: l-anodu u l-katodu.
Hekk kif is-COB iwaħħal iċ-ċipep direttament mas-sottostrat, li għandu żona kbira għat-tkessiħ, is-COB għandu konduttività termali superjuri meta mqabbel mal-SMD. Bħala riżultat, meta niddisinjaw ċirkwit fuq is-sottostrat, nistgħu nikkunsidraw li nqassru d-distanza taċ-ċipep biex inġibu d-daqs COB kemm jista 'jkun żgħir.
Differenza bejn id-dwal LED SMD u COB
SMD:
1) Ċipep LED SMD jista 'jkollhom sa 3 dijodi fuq ċippa waħda, b'kull dijodu jkollu ċirkwit individwali. Kull ċirkwit għandu katodu wieħed u anodu wieħed, li jwassal għal 2, 4 jew 6 kuntatti f'ċippa.
2) Dan l-allinjament huwa r-raġuni għaliex iċ-ċipep SMD huma aktar versatili meta mqabbla ma 'COB. Iċ-ċippa jista 'jkun fiha dijodu aħmar, aħdar u blu. Billi tuża dawn it-tliet dijodi, tista 'toħloq kwalunkwe kulur sempliċement billi taġġusta l-livell tal-ħruġ.
3) Iċ-ċipep SMD huma magħrufa għall-luminożità tagħhom, u jistgħu jipproduċu 50 sa 100 lumens kull watt.
COB:
1) Ċipep COB normalment ikollhom 9 dijodi jew aktar. Barra minn hekk, iċ-ċipep COB għandhom ukoll ċirkwit wieħed u żewġ kuntatti, irrispettivament min-numru ta 'dijodi. Dan id-disinn taċ-ċirkwit sempliċi huwa r-raġuni għall-preżenza ta 'pannell ta' dawl COB LED fejn min-naħa l-oħra, dawl SMD, jidher bħal grupp ta 'dwal iżgħar.
2) Għalkemm, id-dwal COB LED ma jistgħux jintużaw biex jiġġeneraw bozoz jew dwal li jbiddlu l-kulur minħabba li hemm biss żewġ kuntatti u ċirkwit wieħed. Huma meħtieġa aġġustamenti multipli tal-kanali biex jinħoloq l-effett li jbiddel il-kulur. Għalhekk, id-dwal COB LED huma effiċjenti f'applikazzjonijiet ta 'kulur wieħed iżda mhux f'teknoloġija versatili.
3) COB huwa magħruf għal proporzjonijiet aħjar ta 'lumen kull watt u effiċjenza tas-sħana. Ċipep COB jistgħu jipproduċu ammont ogħla ta 'lumens b'inqas enerġija b'minimu ta' 80 lumens kull watt. Tista 'ssibha fit-tipi kollha ta' bozoz u applikazzjonijiet, bħall-flash tal-mowbajl tiegħek jew kamera point-and-shoot.
Għaliex l-inġinerija tiddisinja COB LED ta 'daqs iżgħar?
Fil-fażi SMD, immaġina li ridt tiġġenera floodlight LED ta 'barra ta' 50 watt, filwaqt li l-3528 għandu biss 0.06 watt. Li jfisser li jkollok bżonn madwar (50 / 0.06=833) 833 biċċa 3528 SMD fuq floodlight ġenerali, u anke kull 3528 SMD jeħtieġ ukoll spazju biex jivventila u jxerred is-sħana.
Madankollu, normalment floodlights LED ma jkollhomx spazju adegwat għal 833 biċċa ta '3528 SMD. Mhuwiex possibbli.
Iżda f'din il-kundizzjoni, il-COB LED jiġi tajjeb, u d-dimensjoni COB LED ta '50w hija biss 36 x 36mm. Għalhekk, 36 x 36mm issolvi l-problema, bi 833 biċċa ta '3.5 x 2.8mm li hija meraviljuża.
